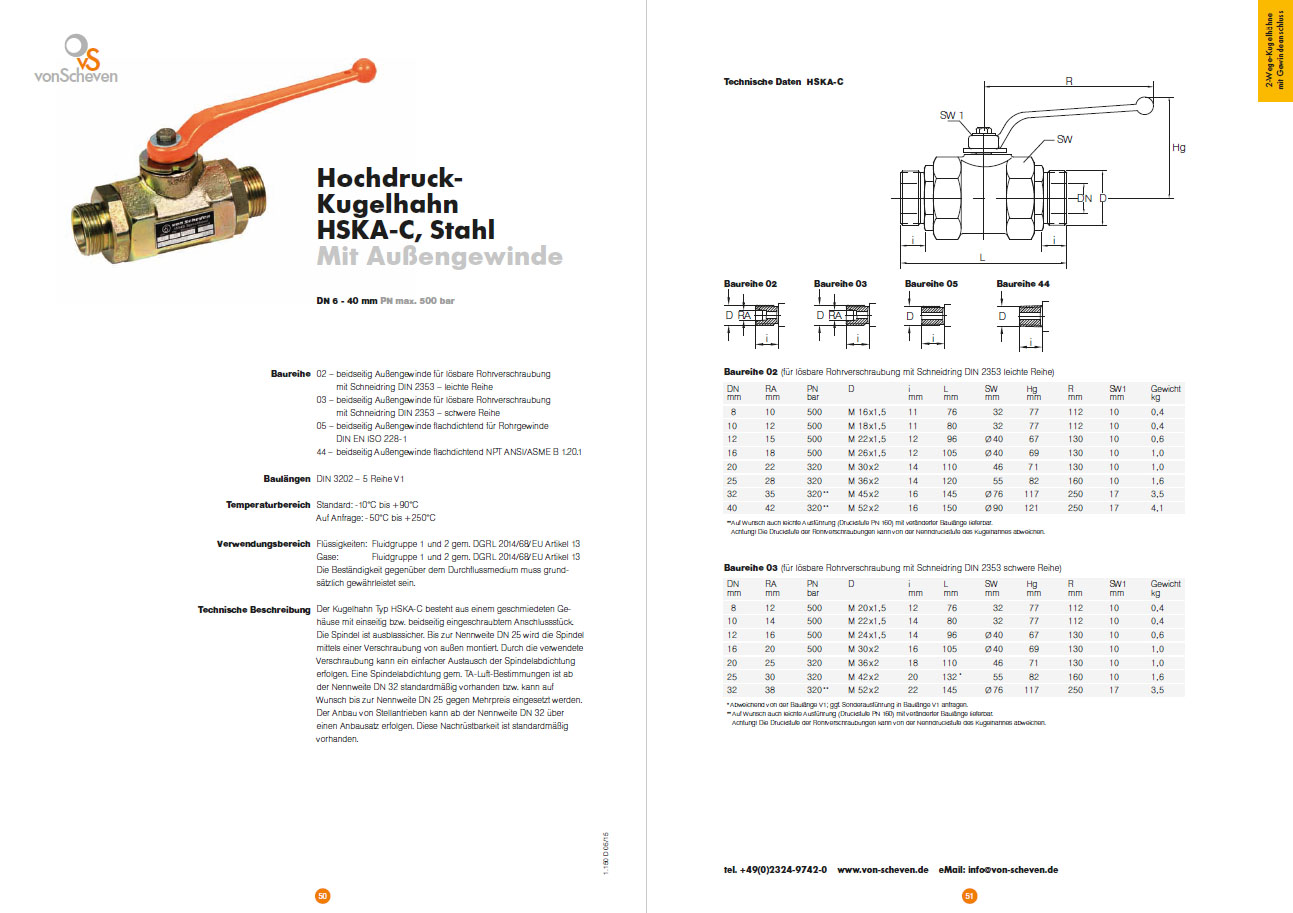

Ihr Produkt-
Datenblatt HSKA-C

Produktbezeichnung

Hochdruck-Kugelhahn HSKA-C

Stahl

Mit Außengewinde

DN 6-40

PN max. 500

Baureihe

02 – beidseitig Außengewinde für lösbare Rohrverschraubung
mit Schneidring DIN 2353 – leichte Reihe
03 – beidseitig Außengewinde für lösbare Rohrverschraubung
mit Schneidring DIN 2353 – schwere Reihe
05 – beidseitig Außengewinde flachdichtend für Rohrgewinde
DIN EN ISO 228 -1
44 – beidseitig Außengewinde flachdichtend NPT ANSI/ASME B 1.20.1

Baulängen

DIN 3202 – 5 Reihe V1

Temperaturbereich

Standard: -10°C bis +90°C
Auf Anfrage: -50°C bis +250°C

Verwendungsbereich

Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.

Technische Beschreibung

Der Kugelhahn Typ HSKA-C besteht aus einem geschmiedeten Gehäuse mit einseitig bzw. beidseitig eingeschraubtem Anschlussstück. Die Spindel ist ausblassicher. Bis zur Nennweite DN 25 wird die Spindel mittels einer Verschraubung von außen montiert. Durch die verwendete Verschraubung kann ein einfacher Austausch der Spindelabdichtung erfolgen. Eine Spindelabdichtung gem. TA-Luft-Bestimmungen ist ab der Nennweite DN 32 standardmäßig vorhanden bzw. kann auf Wunsch bis zur Nennweite DN 25 gegen Mehrpreis eingesetzt werden. Der Anbau von Stellantrieben kann ab der Nennweite DN 32 über einen Anbausatz erfolgen. Diese Nachrüstbarkeit ist standardmäßig vorhanden.

Anforderungen jenseits der in diesem Datenblatt aufgeführten Standard-Einsatzbedingungen bitten wir gesondert anzufragen. Die Betriebs- und Wartungsanleitung, insbesondere die Sicherheitshinweise sind grundsätzlich zu beachten! Betriebs- und Wartungsanleitungen sowie die Zertifikate der Zulassungen können unter www.von-scheven.de heruntergeladen werden.
Technische Änderungen behalten wir uns vor.
