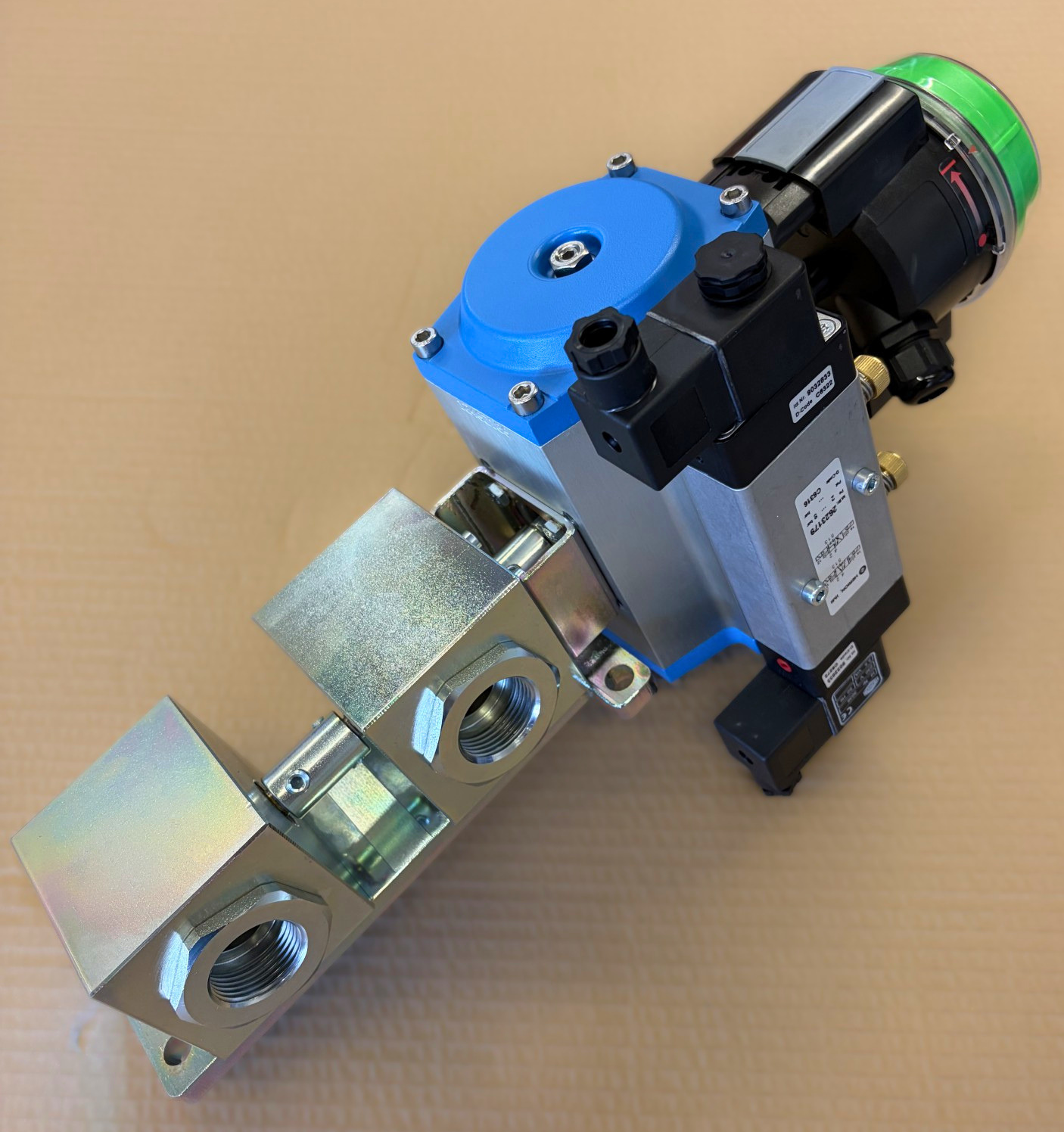

Nicht jede Automatisierungslösung besteht aus einer einzelnen Armatur. Der auf dem Schnappschuss gezeigte Aufbau ist eine von Scheven 2-fach-Kugelhahnkombination in DN 25 PN 63, bei der zwei Kugelhähne über einen gemeinsamen pneumatischen Antrieb betätigt werden.

Die Einheit besteht aus zwei verzinkten Stahl-Kugelhähnen der Baureihe NBI-C mit Edelstahlkugel und Edelstahlspindel aus 1.4404. Zusammen mit der gemeinsamen Grundplatte, dem Zwischenstück und dem Anbausatz entsteht eine kompakte und robuste Lösung für industrielle Anwendungen.

Die Betätigung erfolgt über einen doppeltwirkenden pneumatischen Antrieb. Ergänzt wird die Einheit durch eine Endlagenrückmeldung mit optischer Stellungsanzeige sowie ein 5/2-Wege-Magnetventil mit zwei Spulen, das eine zuverlässige Steuerung der Armatur ermöglicht.

Ein schönes Beispiel dafür, wie aus bewährten Standardkomponenten eine durchdachte und wirtschaftliche Systemlösung entsteht.
