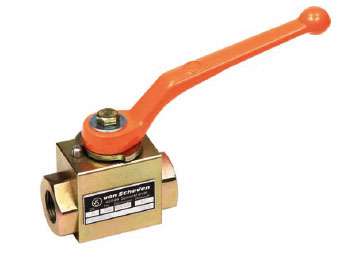

Niederdruck-Block-Kugelhahn NBI-C

Technische Beschreibung

Der Kugelhahn Typ NBI-C besteht aus einem Blockgehäuse mit beidseitig eingeschraubtem Anschlussstück. Die Spindel ist ausblassicher und von außen montiert. Durch die verwendete Verschraubung kann ein einfacher Austausch der Spindelabdichtung erfolgen. Der Anbau von Stellantrieben kann über einen Anbausatz erfolgen. Diese Nachrüstbarkeit muss bei der Bestellung angegeben werden (Mehrpreis).

Technische Daten

Bauart

06 – beidseitig Innengewinde DIN EN ISO 228 -1
42 – NPT-Innengewinde ANSI/ASME B1.20.1

Anschlussarten

Innengewinde

Nennweite

DN 4-25

Werkstoff

Stahl

Druckstufen

PN max. 100

Baulängen

DIN 3202 – 4 Reihe M3

Zulassungen

Baureihe 06: DVGW für Gas PN 16

Temperaturbereich

Standard: -10°C bis +150°C; DVGW -20°C bis +60°C
Auf Anfrage: -50°C bis +250°C

Verwendungsbereich

Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein
