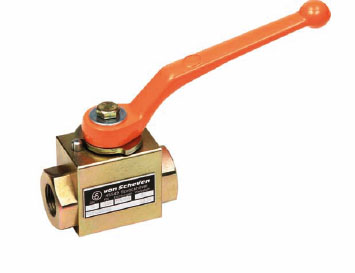

Hochdruck-Block-Kugelhahn HBI-C
Technische Beschreibung
Der Kugelhahn Typ HBI-C besteht aus einem Blockgehäuse mit beidseitig eingeschraubten Anschlussstücken. Die Spindel ist ausblassicher und von außen montiert. Durch die verwendete Verschraubung kann ein einfacher Austausch der pindelabdichtung erfolgen. Der Anbau von Stellantrieben kann über einen Anbausatz erfolgen. Diese Nachrüstbarkeit muss bei der Bestellung angegeben werden (Mehrpreis).
Technische Daten
Bauart
06 – beidseitig Innengewinde DIN EN ISO 228 -1
42 – NPT-Innengewinde ANSI /ASME B1.20.1
Anschlussarten
Innengewinde
Nennweite
DN 4-25
Werkstoff
Stahl
Druckstufen
PN max. 500
Baulängen
DIN 3202 – 4 Reihe M3
Temperaturbereich
Standard: -10°C bis +90°C
Auf Anfrage: -50°C bis +250°C
Verwendungsbereich
Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
