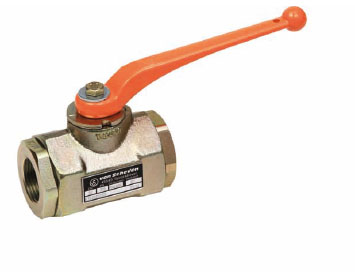

Niederdruck-Kugelhahn NSKI-C

Technische Beschreibung

Der Kugelhahn Typ NSKI-C besteht aus einem geschmiedeten Gehäuse mit einseitig bzw. beidseitig eingeschraubtem Anschlussstück. Die Spindel ist ausblassicher. Bis zur Nennweite DN 25 wird die Spindel mittels einer Verschraubung von außen montiert. Durch die verwendete Verschraubung kann ein einfacher Austausch der Spindelabdichtung erfolgen. Eine Spindelabdichtung gem. TA-Luft-Bestimmungen ist ab der Nennweite DN 32 standardmäßig vorhanden bzw. kann auf Wunsch bis zur Nennweite DN 25 gegen Mehrpreis eingesetzt werden. Der Anbau von Stellantrieben kann ab der Nennweite DN 32 über einen Anbausatz erfolgen. Diese Nachrüstbarkeit ist standardmäßig vorhanden.

Technische Daten

Bauart

06 – beidseitig Innengewinde DIN EN ISO 228 -1
42 – NPT-Innengewinde ANSI /ASME B1.20.1

Anschlussarten

Innengewinde

Nennweite

DN 8-80

Werkstoff

Stahl

Druckstufen

PN max 100

Baulängen

DIN 3202 – 4 Reihe M3

Zulassungen

Baureihe 06: DVGW für Gas PN 16 DN 8 bis DN 50

Temperaturbereich

Standard: -10°C bis +150°C; DVGW -20°C bis +60°C
Auf Anfrage: -50°C bis +250°C

Verwendungsbereich

Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
