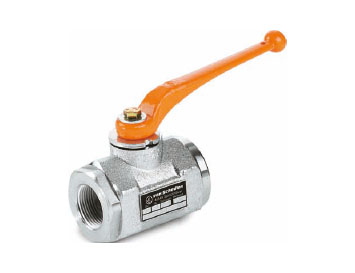

Niederdruck-Kugelhahn NSKI-D

Technische Beschreibung

Der Kugelhahn Typ NSKI-D besteht aus einem geschmiedeten Gehäuse mit einseitig bzw. beidseitig eingeschraubtem Anschlussstück. Eine Spindelabdichtung gem. TA-Luft-Bestimmungen ist ab der Nennweite DN 32 standardmäßig vorhanden. Der Anbau von Stellantrieben kann ab der Nennweite DN 32 über einen Anbausatz erfolgen. Diese Nachrüstbarkeit ist standardmäßig vorhanden.

Technische Daten

Bauart

06 – beidseitig Innengewinde DIN EN ISO 228 -1
42 – NPT - Innengewinde ANSI /ASME B1.20.1

Anschlussarten

Innengewinde

Nennweite

DN 32-50

Werkstoff

Edelstahl

Druckstufen

PN max. 40

Baulängen

DIN 3202 – 4 Reihe M3

Zulassungen

Baureihe 06: DVGW für Gas PN 16

TA-Luft

Temperaturbereich

Standard: -10°C bis +150°C; DVGW -20°C bis +60°C
Auf Anfrage: -50°C bis +250°C

Verwendungsbereich

Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
