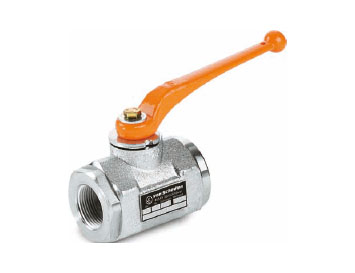

Hochdruck-Kugelhahn HSKI-D
Technische Beschreibung
Der Kugelhahn Typ HSKI-D besteht aus einem geschmiedeten Gehäuse mit einseitig bzw. beidseitig eingeschraubtem Anschlussstück. Eine Spindelabdichtung gem. TA-Luft-Bestimmungen ist ab der Nennweite DN 32 standardmäßig vorhanden. Der Anbau von Stellantrieben kann ab der Nennweite DN 32 über einen Anbausatz erfolgen. Diese Nachrüstbarkeit ist standardmäßig vorhanden.
Technische Daten
Bauart
06 – beidseitig Innengewinde DIN EN ISO 228 -1
42 – NPT-Innengewinde ANSI /ASME B1.20.1
Anschlussarten
Innengewinde
Nennweite
DN 32-50
Werkstoff
Edelstahl
Druckstufen
PN max. 320
Baulängen
DIN 3202 – 4 Reihe M3
Temperaturbereich
Standard: -10°C bis +90°C
Auf Anfrage: -50°C bis +250°C
Verwendungsbereich
Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
