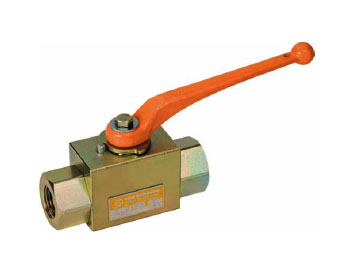

Block-Kugelhahn für Hochdruck-Acetylen SBAC-C

Technische Beschreibung

Der Kugelhahn Typ SBAC-C ist für Durchfluss bzw. Absperrung mittels 90° Schaltung des Betätigungselements für das Medium Acetylen mit der Druckstufe PN 25 bestimmt. Die Konstruktion besteht aus einem Blockgehäuse mit beidseitig eingeschraubtem Anschlussstück. Die Spindel ist ausblassicher und von außen montiert.

Technische Daten

Bauart

03 – beidseitig Außengewinde für lösbare Rohrverschraubung mit
Schneidring DIN 2353 – schwere Reihe
06 – beidseitig Innengewinde DIN ISO 228 /1

Anschlussarten

Innengewinde

Nennweite

DN 06/DN 10

Werkstoff

Stahl

Druckstufen

PN 25

Zulassungen

Richtlinie 2010/35/EU über ortsbewegliche Druckgeräte (TPED)

Baumusterprüfung ADR

Temperaturbereich

Zulässige Betriebstemperaturen: -20°C bis +65°C

Verwendungsbereich

Der Kugelhahn Typ SBAC-C in den Nennweiten DN 6 und DN 10 ist für Hochdruck Acetylen PN 25 als Bündel- / Leitungsventil der nachfolgenden Normen und Richtlinien mit π, gefolgt der Kennnummer der notifizierten Stelle gekennzeichnet und zugelassen: Richtlinie 2010/35/EU über ortsbewegliche Druckgeräte (TPED) Baumusterprüfung ADR
