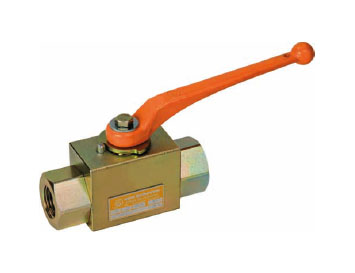

Block-Kugelhahn für Hochdruck-Acetylen NBAC-C
Technische Beschreibung
Der Kugelhahn Typ NBAC-C ist für Durchfluss bzw. Absperrung mittels 90° Schaltung des Betätigungselements für das Medium Acetylen mit der Druckstufe PN 25 bestimmt. Die Konstruktion besteht aus einem Blockgehäuse mit beidseitig eingeschraubtem Anschlussstück. Die Spindel ist ausblassicher und von außen montiert.
Technische Daten
Bauart
06 – beidseitig Innengewinde DIN ISO 228 -1
Anschlussarten
Innengewinde
Nennweite
DN 06/DN 10
Werkstoff
Stahl
Druckstufen
PN 25
Temperaturbereich
Zulässige Betriebstemperaturen: -20°C bis +65°C
Verwendungsbereich
Der Kugelhahn Typ NBAC-C in den Nennweiten DN 6 und DN 10 ist für Hochdruck Acetylen PN 25 als Absperrventil und handbetätigte Schnellverschlusseinrichtung. gem. DIN EN ISO 15615 durch die BAM geprüft.
