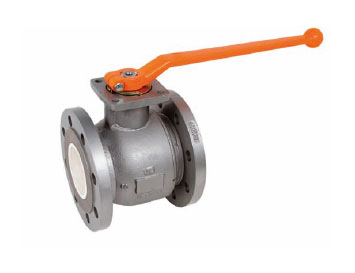

Flansch-Kugelhahn KFK-BK
Technische Beschreibung
Der Kugelhahn Typ KFK-BK besteht aus einem 2-teiligen Gehäuse. Bis zur Nennweite DN 100 wird die Flanschhälfte in die Gehäusehälfte eingeschraubt. Ab der Nennweite DN 125 werden die beiden Gehäuseteile aneinander geflanscht. Die Spindel ist ausblassicher und mit einer zweifachen O-Ring-Abdichtung versehen. Gehäuse, Einschraubflansch und Kugel sind innen mit Aluminiumoxidkeramik Alotec 92 beschichtet und auch die Dichtung ist aus diesem Material gefertigt.
Technische Daten
Bauart
25 – PN 10 nach DIN EN 1092-1
Anschlussarten
DIN-Flansch
Nennweite
DN 50-125
Werkstoff
Sphäroguss
Druckstufen
PN 16
Baulängen
DIN EN 558 FTF Grundreihe 27 (alt: DIN 3202-1 Reihe F4)
Temperaturbereich
Zulässige Betriebstemperatur: -10°C bis +160°C
Andere Temperaturen auf Anfrage
Verwendungsbereich
Für abrasive Stoffe. Darüber hinaus muss die Beständigkeit gegenüber dem Durchflussmedium grundsätzlich gewährleistet sein.
