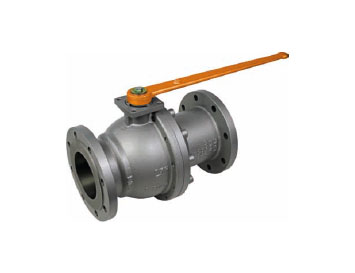

Flansch-Kugelhahn KFB-D

Technische Beschreibung

Der Kugelhahn Typ KFB-C besteht bis DN 80 aus einem 3-teiligen Gehäuse mit eingeschraubten Flanschen. Ab der Nennweite DN 100 werden die beiden Gehäuseteile aneinander geflanscht. Die Spindel ist ausblassicher und ab der Nennweite DN 32 mit einer zweifachen O-Ring-Abdichtung versehen.

Technische Daten

Bauart

50 – Flansche nach ANSI/ASME B16.5 Class 150 RF/RTJ
51 – Flansche nach ANSI/ASME B16.5 Class 300 RF/RTJ
52 – Flansche nach ANSI/ASME B16.5 Class 600 RF/RTJ
53 – Flansche nach ANSI/ASME B16.5 Class 900 RF/RTJ
54 – Flansche nach ANSI/ASME B16.5 Class 1500 RF/RTJ

Anschlussarten

ANSI-Flansch

Nennweite

DN 15-200

Werkstoff

Edelstahl

Druckstufen

max. Class 1500

Baulängen

ANSI B 16.10 – Lange Baureihe RF/RTJ

Zulassungen

TA-Luft bis DN 25 optional, ab DN 32 Standard

Temperaturbereich

Standard: -10°C bis +90°C
Auf Anfrage: -50°C bis +250°C

Verwendungsbereich

Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
