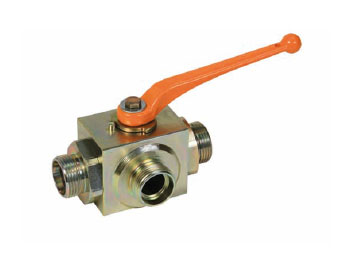

3-Wege-Umschalt-Kugelhahn DBA-C

Technische Beschreibung

Der Kugelhahn Typ DBA-C besteht bis DN 25 aus einem Blockgehäuse, ab DN 32 aus einem Schmiedegehäuse mit beidseitig eingeschraubtem Anschlussstück. Bei der Verwendung dieses Kugelhahnes ist zu beachten, dass es sich hinsichtlich der Abdichtung um einen Umschaltkugelhahn handelt. Der Druckeingang muss daher in der Mitte liegen. Der Anbau von Stellantrieben kann über einen Anbausatz erfolgen. Diese Nachrüstbarkeit muss bei der Bestellung angegeben werden (Mehrpreis).

Technische Daten

Bauart

02 – beidseitig Außengewinde für lösbare Rohrverschraubung mit
Schneidring DIN 2353 – leichte Reihe
03 – beidseitig Außengewinde für lösbare Rohrverschraubung mit
Schneidring DIN 2353 – schwere Reihe

Anschlussarten

Außengewinde

Nennweite

DN 4-40

Werkstoff

Stahl

Druckstufen

PN bis 500

Temperaturbereich

Standard: -10°C bis +90°C
Auf Anfrage: -50°C bis +250°C

Verwendungsbereich

Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
