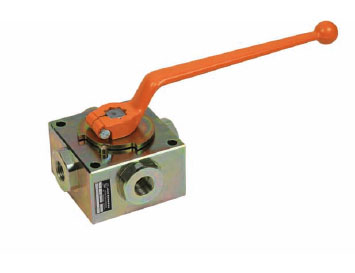

3-Wege-Niederdruck-Block-Kugelhahn NBDI-D

Technische Beschreibung

Die Kugelhähne Typ NBDI-C, NBVI-C, NBDI-D und NBVI-D bestehen aus einem Block gehäuse mit eingeschraubten Anschlussstücken. Der Anbau von Stellantrieben kann über einen Anbausatz erfolgen. Diese Nachrüstbarkeit muss bei der Bestellung angegeben werden (Mehrpreis).

Technische Daten

Bauart

06 – allseits Innengewinde DIN ISO 228 -1

Anschlussarten

Innengewinde

Nennweite

DN 4-25

Werkstoff

Edelstahl

Druckstufen

PN max. 40

Temperaturbereich

Standard: -10°C bis +150°C
Auf Anfrage: -50°C bis +250°C

Verwendungsbereich

Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
