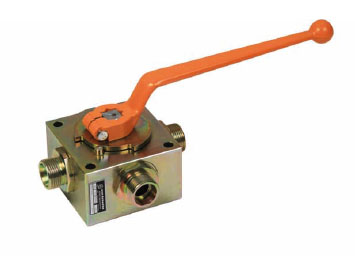

3-Wege-Niederdruck-Block-Kugelhahn NBDA-C
Technische Beschreibung
Die Kugelhähne Typ NBDA-C, NBVA-C, NBDA-D und NBVA-D bestehen aus einem Block gehäuse mit eingeschraubten Anschlussstücken. Der Anbau von Stellantrieben kann über einen Anbausatz erfolgen. Diese Nachrüstbarkeit muss bei der Bestellung angegeben werden (Mehrpreis).
Technische Daten
Bauart
02 – allseitig Außengewinde für lösbare Rohrverschraubung mit
Schneidring DIN 2353 – leichte Reihe
03 – allseitig Außengewinde für lösbare Rohrverschraubung mit
Schneidring DIN 2353 – schwere Reihe
Anschlussarten
Außengewinde
Nennweite
DN 4-25
Werkstoff
Stahl
Druckstufen
PN max. 40
Temperaturbereich
Standard: -10°C bis +150°C
Auf Anfrage: -50°C bis +250°C
Verwendungsbereich
Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein.
