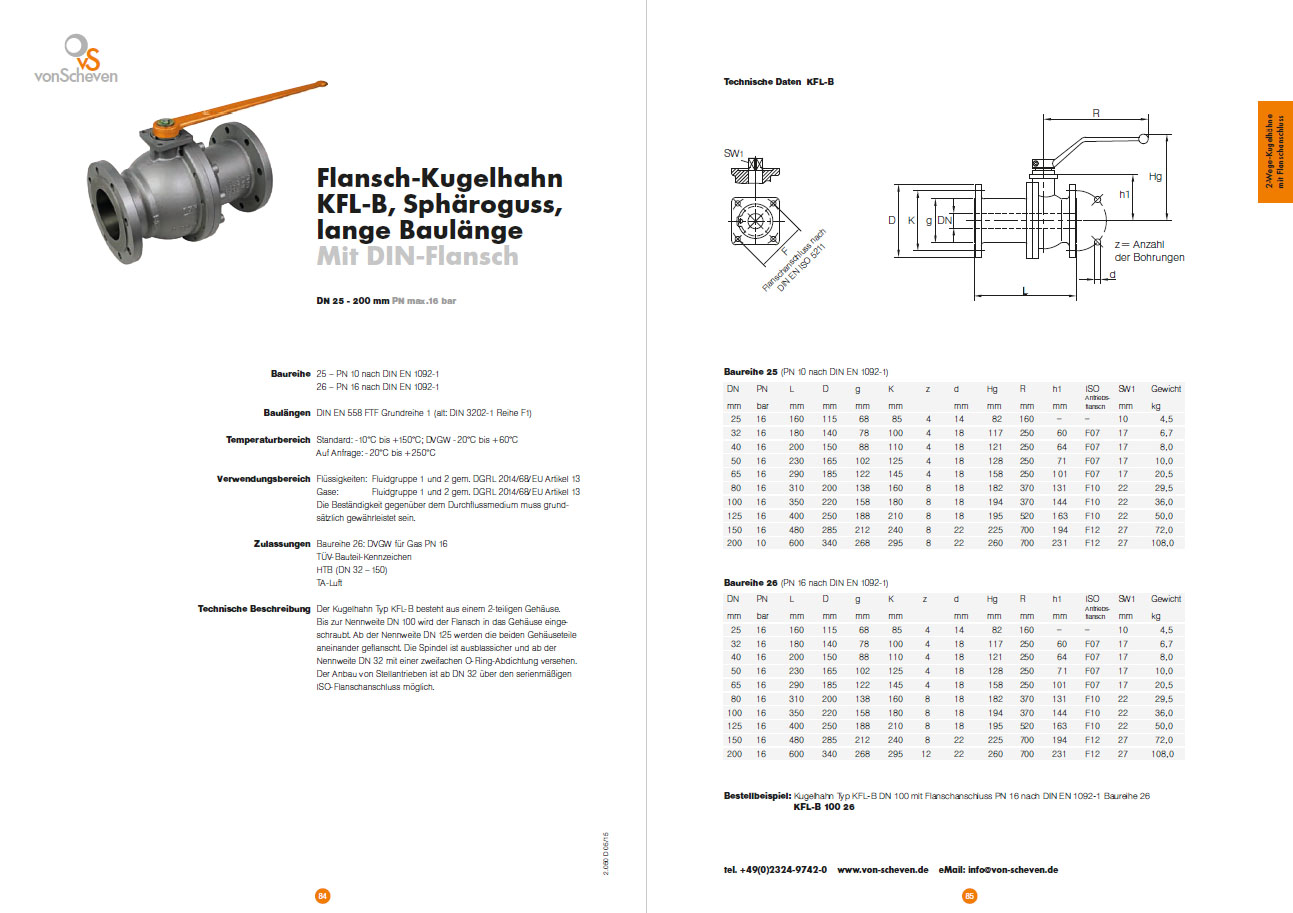

Ihr Produkt-
Datenblatt KFL-B
- Produktbezeichnung
Flansch-Kugelhahn KFL-B
Sphäroguss
Lange Baulänge
Mit DIN-Flansch
DN 25-200
PN max. 16
- Baureihe
- 25 – PN 10 nach DIN EN 1092-1
26 – PN 16 nach DIN EN 1092-1 - Baulängen
- DIN EN 558 FTF Grundreihe 1 (alt: DIN 3202-1 Reihe F1)
- Temperaturbereich
- Standard: -10°C bis +150°C; DVGW -20°C bis +60°C
Auf Anfrage: -20°C bis +250°C - Verwendungsbereich
- Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein. - Zulassungen
- Baureihe 26: DVGW für Gas PN 16
TÜV-Bauteil-Kennzeichen
HTB (DN 32–150, MOP 5)
TA-Luft - Technische Beschreibung
- Der Kugelhahn Typ KFL-B besteht aus einem 2-teiligen Gehäuse. Bis zur Nennweite DN 100 wird der Flansch in das Gehäuse eingeschraubt. Ab der Nennweite DN 125 werden die beiden Gehäuseteile aneinander geflanscht. Die Spindel ist ausblassicher und ab der Nennweite DN 32 mit einer zweifachen O-Ring-Abdichtung versehen. Der Anbau von Stellantrieben ist ab DN 32 über den serienmäßigen ISO-Flanschanschluss möglich.
- Anforderungen jenseits der in diesem Datenblatt aufgeführten Standard-Einsatzbedingungen bitten wir gesondert anzufragen. Die Betriebs- und Wartungsanleitung, insbesondere die Sicherheitshinweise sind grundsätzlich zu beachten! Betriebs- und Wartungsanleitungen sowie die Zertifikate der Zulassungen können unter www.von-scheven.de heruntergeladen werden.
Technische Änderungen behalten wir uns vor.
