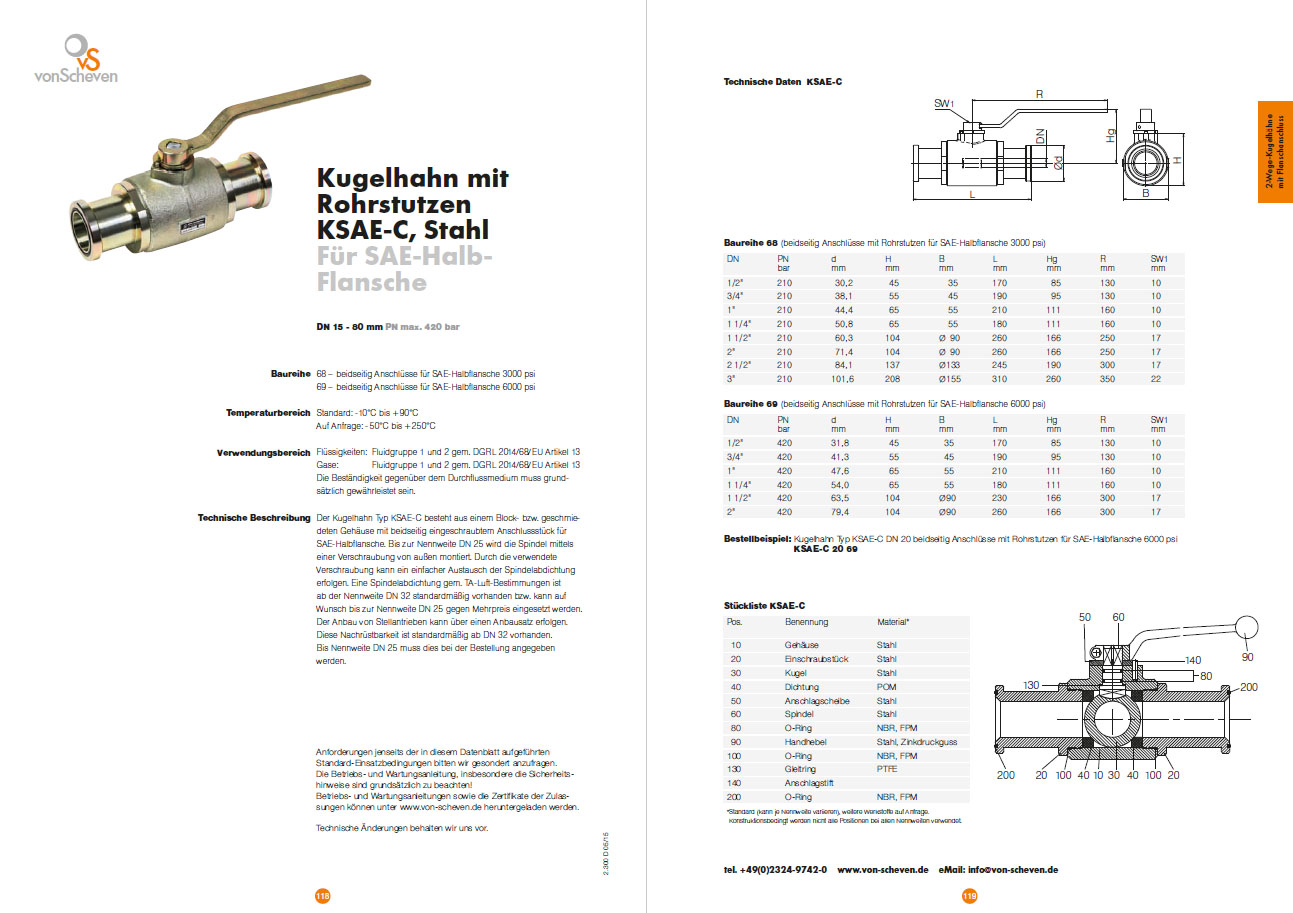

Ihr Produkt-
Datenblatt KSAE-C
- Produktbezeichnung
Kugelhahn mit Rohrstutzen KSAE-C
Stahl
Für SAE-Halb-Flansche
DN 13-76
PN max. 420
- Baureihe
- 68 – beidseitig Anschlüsse für SAE-Halbflansche 3000 psi
69 – beidseitig Anschlüsse für SAE-Halbflansche 6000 psi - Temperaturbereich
- Standard: -10°C bis +90°C
Auf Anfrage: -50°C bis +250°C - Verwendungsbereich
- Flüssigkeiten: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Gase: Fluidgruppe 1 und 2 gem. DGRL 2014/68/EU Artikel 13
Die Beständigkeit gegenüber dem Durchflussmedium muss grundsätzlich gewährleistet sein. - Technische Beschreibung
- Der Kugelhahn Typ KSAE-C besteht aus einem Block- bzw. geschmiedeten Gehäuse mit beidseitig eingeschraubtem Anschlussstück für SAE-Halbflansche. Bis zur Nennweite DN 25 wird die Spindel mittels einer Verschraubung von außen montiert. Durch die verwendete Verschraubung kann ein einfacher Austausch der Spindelabdichtung erfolgen. Eine Spindelabdichtung gem. TA-Luft-Bestimmungen ist ab der Nennweite DN 32 standardmäßig vorhanden bzw. kann auf Wunsch bis zur Nennweite DN 25 gegen Mehrpreis eingesetzt werden. Der Anbau von Stellantrieben kann über einen Anbausatz erfolgen. Diese Nachrüstbarkeit ist standardmäßig ab DN 32 vorhanden. Bis Nennweite DN 25 muss dies bei der Bestellung angegeben werden.
- Anforderungen jenseits der in diesem Datenblatt aufgeführten Standard-Einsatzbedingungen bitten wir gesondert anzufragen. Die Betriebs- und Wartungsanleitung, insbesondere die Sicherheitshinweise sind grundsätzlich zu beachten! Betriebs- und Wartungsanleitungen sowie die Zertifikate der Zulassungen können unter www.von-scheven.de heruntergeladen werden.
Technische Änderungen behalten wir uns vor.
